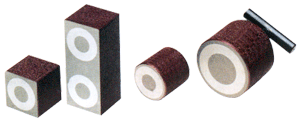

영구자석홀더(Permanent Magnetic Holder) |
|
|
| |
|
홀더자석은 한면으로만 자력이 발생되고 뒷면에는 탭이 있어 고정이 쉽고 손잡이, 아이볼트의 부착이 편리하다. 운반치구, 프레스제품 고착용, 도면, 광고물 고정용으로 주로 쓰인다.
특히 고무 홀더자석은 차량용이나 스크레치가 염려되는 곳에 적합하며, 열에 강한 알니코홀더도 있다.
금형의 프레스물 고착용, 운반치구, 자동화 설비,
도면 고정용
소형이며 강력한 자력 발휘
손잡이의 부착이나 TAP등 사용자의 요구나 기계특성에 맞추어 제작
용도, 온도에 따라 Nd-Fe-B계 Holder, AlNiCo계 Holder로 제작 |
| |
| Magnet |
규격 |
Dj(Ø) |
D2(Ø) |
H(T) |
Tapped Hole |
내열(℃) |
흡착력(kg) |
Nd-Fe-B |
Ø10*10 |
10 |
6 |
10 |
M4-D6
|
80 |
0.6 |
Nd-Fe-B |
Ø15*15 |
15 |
10 |
15 |
M4-D12 |
80 |
1.0 |
Nd-Fe-B |
Ø20*20 |
20 |
12 |
20 |
M4-D15 |
80 |
7.0 |
Nd-Fe-B |
Ø25*25 |
25 |
15 |
25 |
M4-D20 |
80 |
10 |
Nd-Fe-B |
Ø30*25 |
30 |
20 |
25 |
M4-D20 |
80 |
15 |
Nd-Fe-B |
Ø40*30 |
40 |
23 |
30 |
M4-D25 |
80 |
30 |
Nd-Fe-B |
Ø50*40 |
50 |
30 |
40 |
M4-D35 |
80 |
50 |
|
|
|
